功率能耗監測系統

日期: 2021-02-04 16:13:56.0  作者: 拓普瑞  瀏覽次數: 17639
 瀏覽次數: 17639

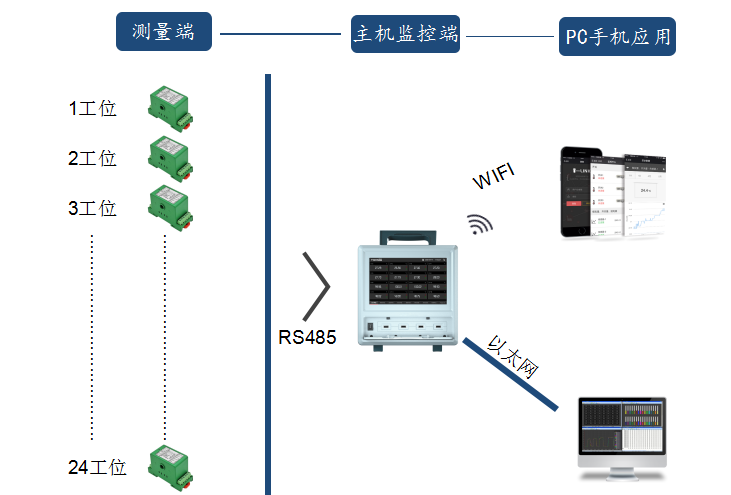

系統結構組成：

功率記錄儀的應用


主要由三大部分組成，每個負責實現不同功能

測量端：可外置安裝的功率測量模塊，裝在不同工位上和產品供電的電路連接實時采集產品的電參數。由485有線的方式將數據傳輸給主機端口

主機監控端：主機顯示每個工位的電參數數據，并且?guī)в袌?bào)警設置功能，可以自動或者手動切斷工位上面的供電電路

PC手機應用：主機的數據可以通過局域網傳輸?shù)絇C端上面實時監控，也可以通道WIFI上傳云平臺，然后用戶綁定手機實現遠程監控

測量端

功率記錄儀的應用

1、在電力線路中按照上圖方式安裝功率采集模塊以及固態繼電器；

2、功率模塊只測量2組數據電壓和電流，然后計算出其他數據：有功功率、無功功率、功率因素、頻率、正向電度、反向電度；

3、功率模塊測量精度：0.5%；

4、響應時間：1S；

5、電壓測量范圍：AC0-300V，電流測量范圍：AC0-50A；



主機監控端

1、記錄儀后背RS232、485接口用來外接功率采集模塊接收電參數數據；

2、自帶的卡槽安裝繼電器信號輸出模塊控制每個工位上面的線路，用于數據異常報警切斷以及手動控制；

3、儀器界面程序上帶有手動控制繼電器；

電能質量分析儀

每個通道都可以單獨設置上限、下限報警和觸點，觸點代表是由幾號繼電器控制

功率記錄儀的應用

主機顯示：電壓、電流、有功功率、無功功率、功率因素、頻率、正向電度、反向電度

功率記錄儀的應用

PC、手機應用

PC端監控的時候，可以單獨設置工位，將24組工位單獨在軟件上面建立設備，每個工位數據分開監控但是在軟件上面統一管理。

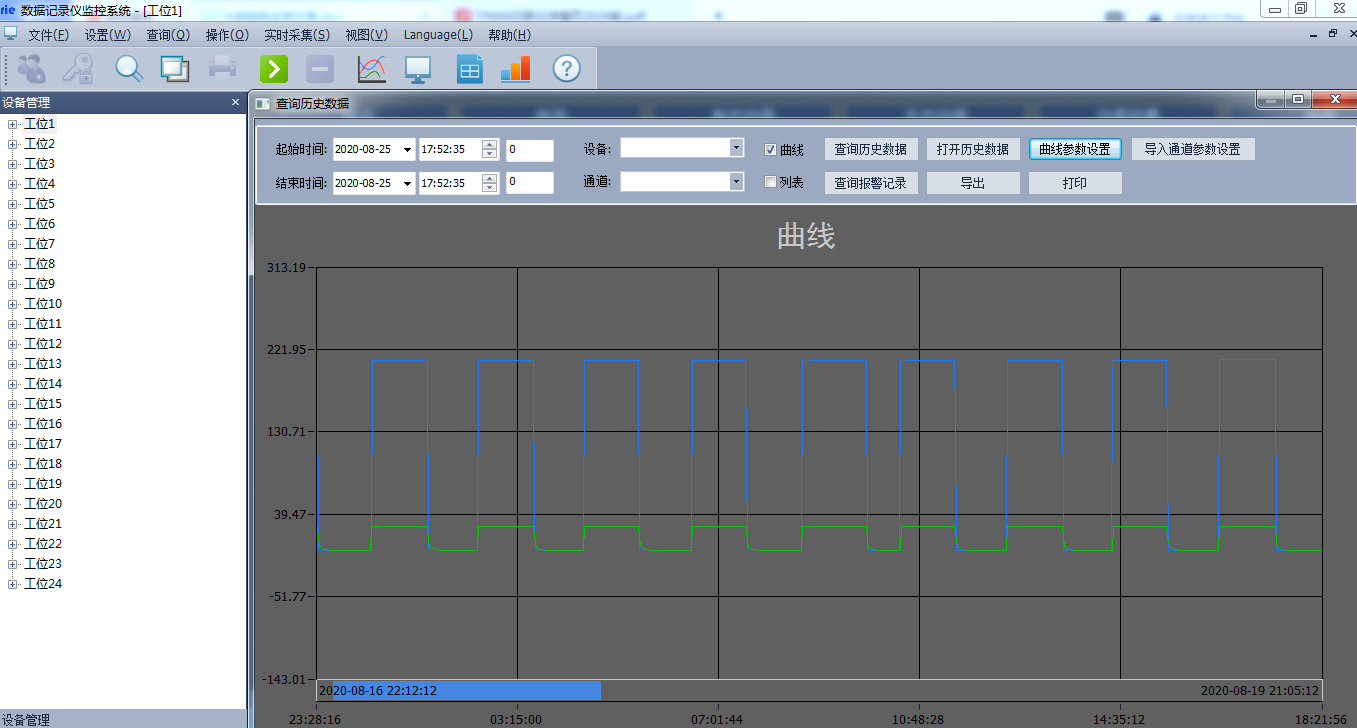

電腦軟件上面帶有實時數據、實時曲線、歷史數據和曲線查看導出打印功能

功率記錄儀的應用

手機端應用

功率記錄儀

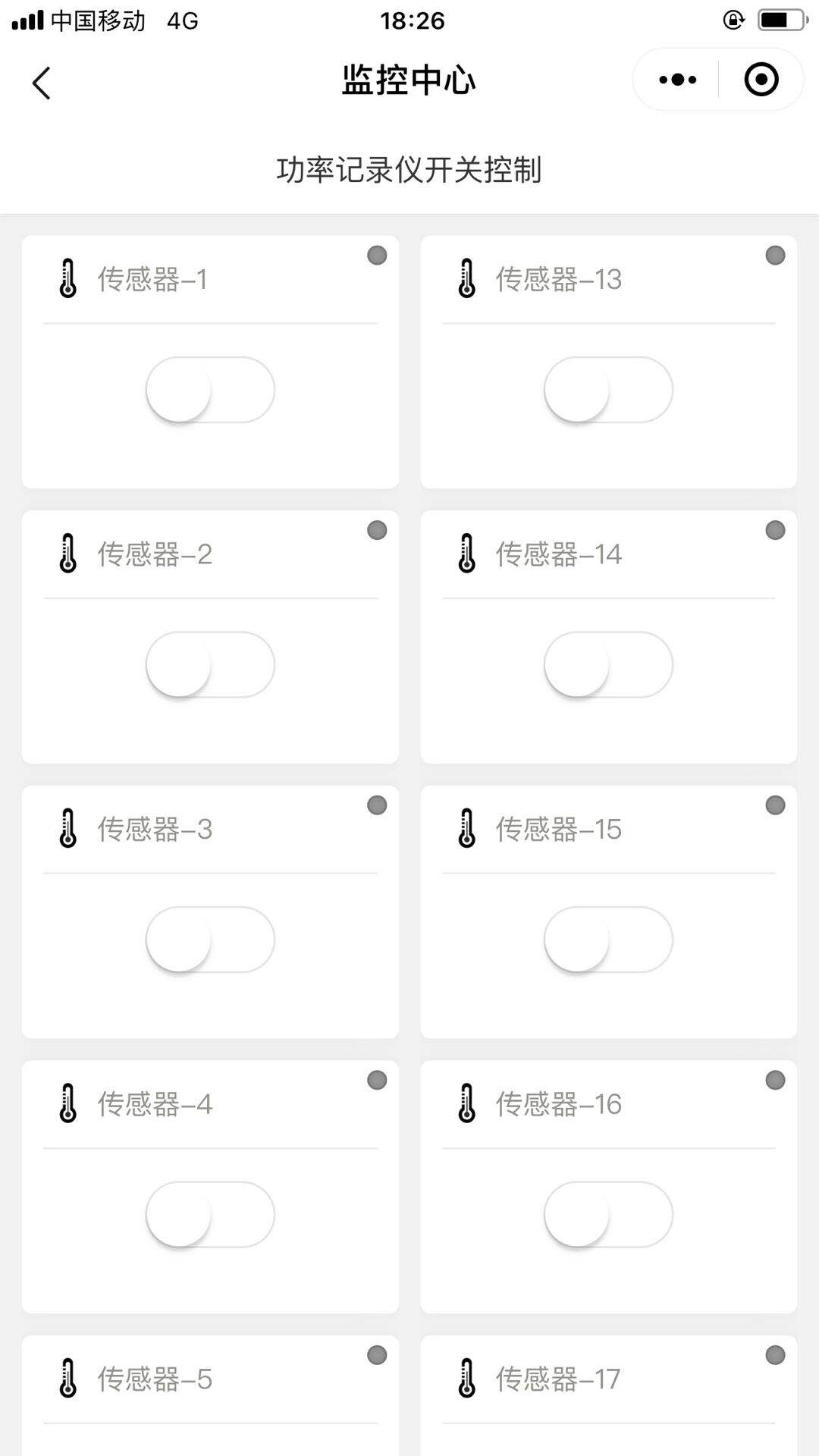

手機APP遠程控制繼電器輸出界面

功率記錄儀的應用

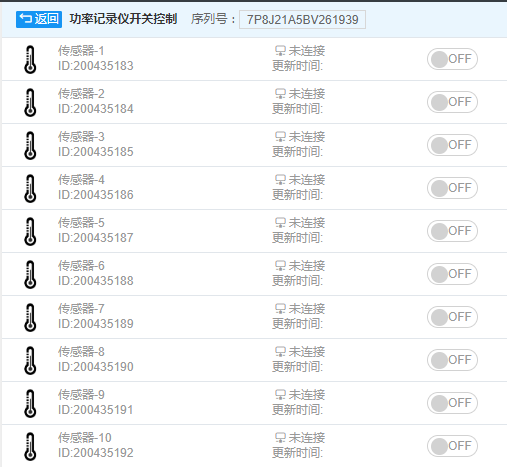

電腦平臺遠程控制繼電器輸出界面

功率記錄儀的應用
