數據記錄儀助力蓄電池包項目記錄分析溫度報警提示

日期: 2020-08-29 11:50:43.0 作者: 拓普瑞瀏覽次數: 2746

瀏覽次數: 2746

拓普瑞TP1000數據記錄儀助力蓄電池包項目記錄、分析溫度且實現報警提示功能。

客戶要求：

1、現場主要測試“蓄電池包“溫度數據記錄儀、分析、報警。

2、數據記錄儀監控系統V5.0自帶保存數據可跟電腦連接，標準軟件。

3、要求工作環境-20度到85度。

4、要求用熱電偶線測試電池包每個面的溫度

5、每個電池包一套采集模塊測試6個通道(六個面)

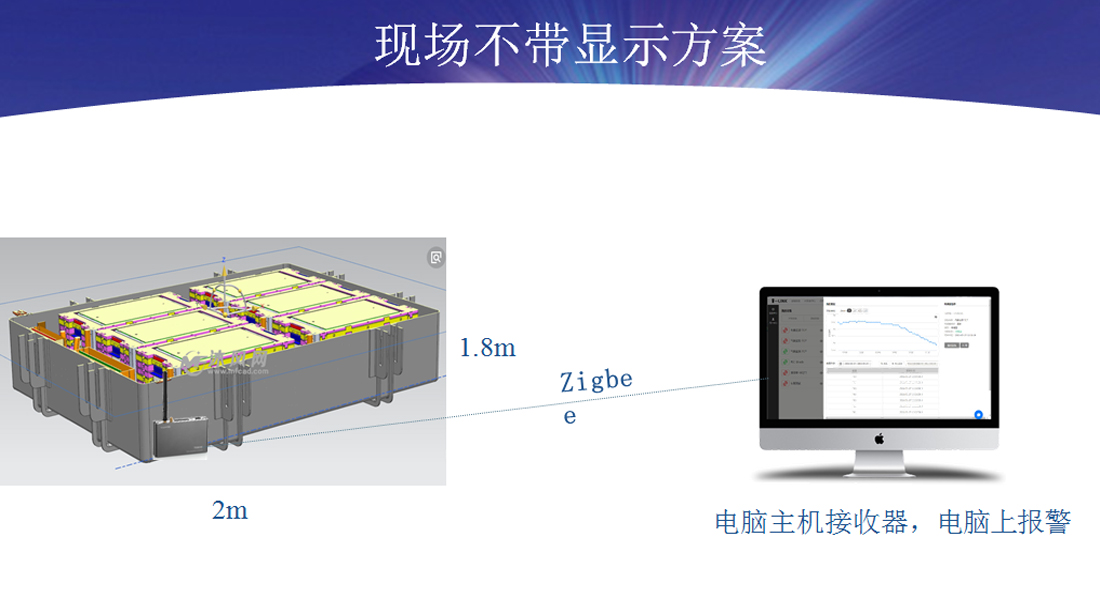

6、有一臺主機Zigbee接收數據，主機可能聲光報警，上傳數據到平臺

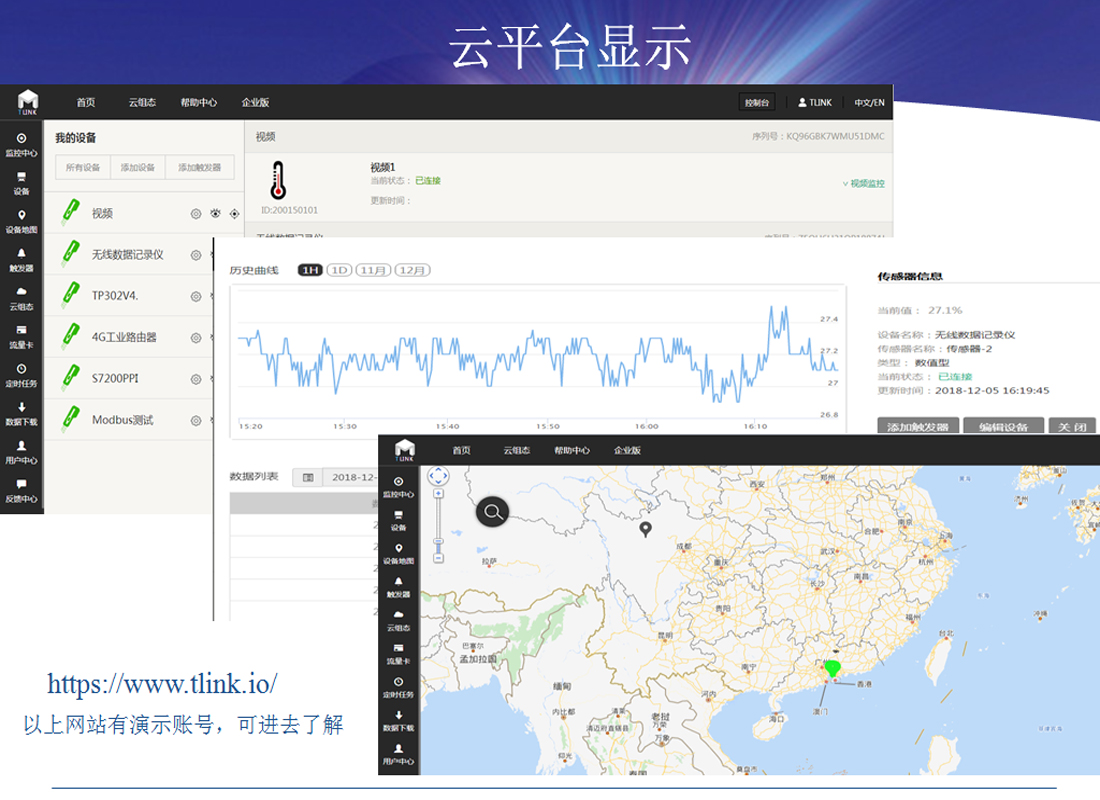

7、提供一個免費版平臺(先試用)

數據記錄儀應用

系統配件：

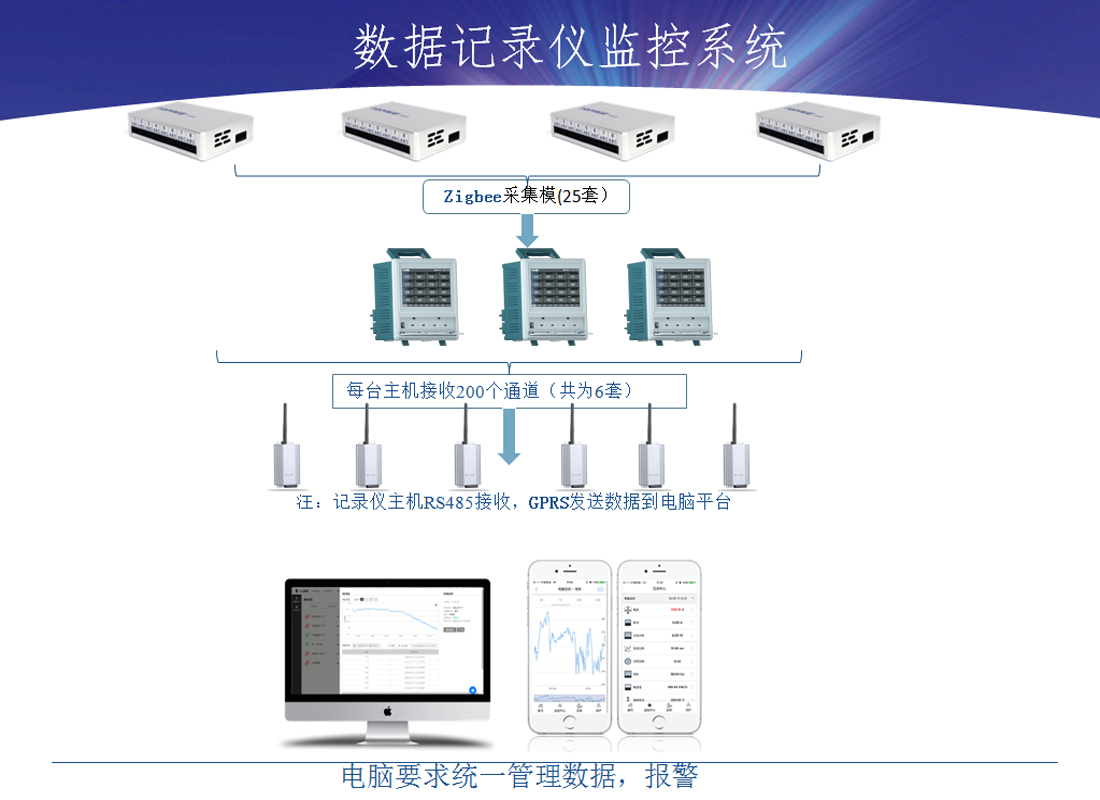

數據記錄儀監控系統V5.0(主要測試個通道溫度)

1、主機TP1000(接收主機臺，單臺主機只能接收200道通)

2、200個通道模塊(為一套)

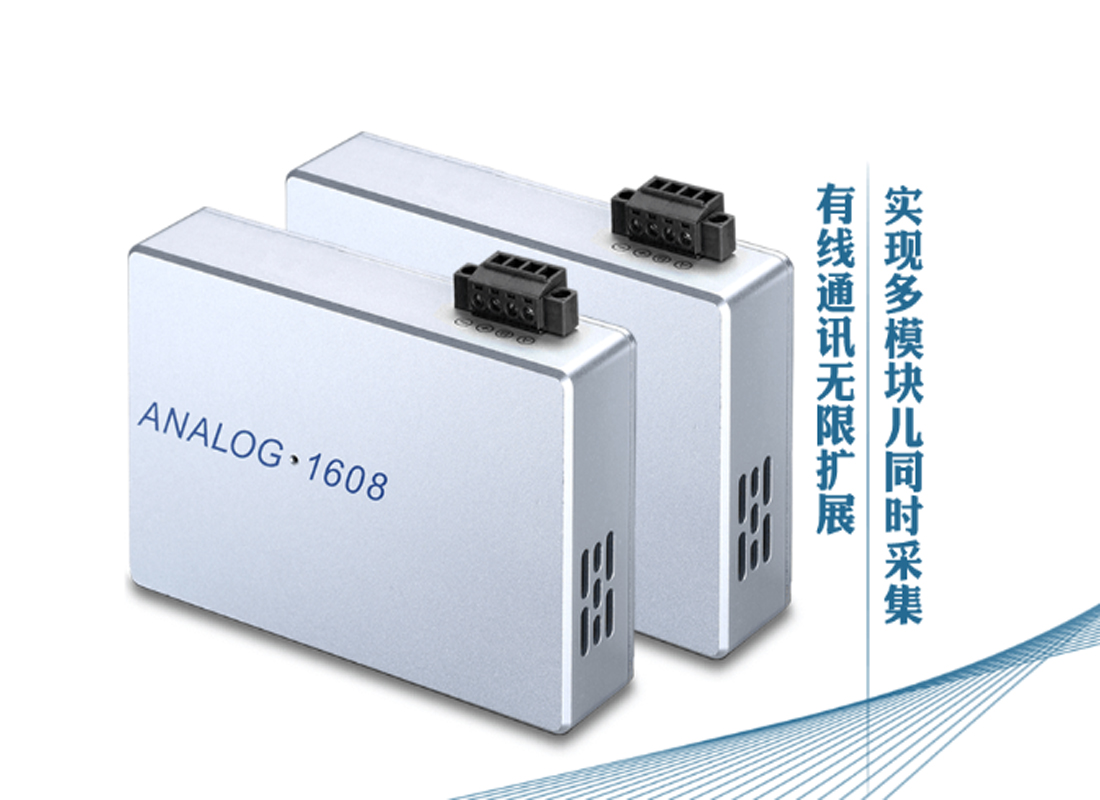

3、Zigbee采集模塊(200個)

4、免費版平臺(一套)

數據記錄儀應用

主機功能

(1)業界首款多路數據記錄儀，單臺主機多通道同時測試同時顯示，自帶保存數據，

(2)10.4英寸觸高亮度TFT液晶顯示屏，四線電阻式觸摸屏，具備強大的圖像顯示和數據處理功能。

實時監測各點數據;內置內存2G，可以實現多種信號采集(要求設定類型)，查看采集數據的界面有：棒圖界面，曲線界面和歷史曲線界面，工作狀態清晰可見，一目了然。可以通過時間段將數據導入U盤，以表格的形式在電腦上對數據進行分析，歷史數據報表分析。

數據記錄儀應用

必備條件

現場有一個電源插口12V-220V，供所有設備的供電;供電12V-220V

TP1000數據記錄儀(接收主機)：

一、功能特點

產品要求顯示信息量大、界面友好、操作簡單，具有下面主要功能特點：

1.采用高亮度彩色TFT液晶屏，CCFL背光、畫面清晰;

2.具有大容量的FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據;

3.全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，

4.顯示工程量數據的數值范圍更寬，可顯示5 位數值：-9999~19999;

5.具有閃動報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警;

6.主機測量、顯示基本誤差：±0.3% F·S

7.內置GB2312漢字庫，使用全拼輸入法輸入;

8.配備標準USB 接口。歷史數據轉存快捷方便;

9.標準串行通訊接口，帶光偶隔離的RS485和 RS232C;

10.支持標準ModBus RTU 通訊協議(選配功能);

11.采用新型開關電源，能在交流電源AC 85V~265V寬電壓范圍內正常工作;

12.通過EMCIII級，保證儀表在惡劣的環境中正常工作

二、顯示 10.4英寸彩色TFT LCD

1.數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫

2.基本誤差小于±0.3%F·S，數字顯示范圍-9999~19999

3.測量分辨力：1/60000，16位AD轉換器

4.實時曲線記錄間隔1秒~9999秒步進設置，對應整屏曲線時間30秒~300分

數據記錄儀

TP1000數據記錄儀主機

三、采集模塊輸入信號

具有測試下列參數的功能：輸入信號熱電偶，單測試溫度。

熱電偶：K

四、通訊打印接口(選配功能)

1.光電隔離

2.RS232、RS485標準，在訂貨時注明

3.通訊速率9600，19200，57600，115200通過設定選擇

4.配套測試軟件，提供組態軟件和應用軟件技術支持

5.含Modbus RTU通訊協議與上位機通訊軟件

在本項目中，由于考慮到監測溫采用熱電偶線把表面溫度進行傳輸到記錄儀上，現場用六臺TP1000主機+200個采集模塊，技術成熟，可靠性高，經濟可行。組網模式采用Client/Server架構，采用分布式星型布點，集中監控的原則，使單點故障互不影響，測試數據能真實反映管道溫度情況，統一監控和獨立測控相結合，這樣大大提高了系統的可靠性。
