紅外熱像儀在工業調色板中的應用

日期: 2020-08-20 11:48:16.0 作者: 拓普瑞瀏覽次數: 3380

瀏覽次數: 3380

前面的文章中，我們了解到紅外熱像儀的工作原理是紅外探測器接收物體發出來的紅外輻射，再經過電路和算法的處理，將輻射能量轉換成可以觀測的溫度和圖像。看似簡單，但其實是有紅外熱像儀將溫度轉換成的熱像圖呈現出來的。

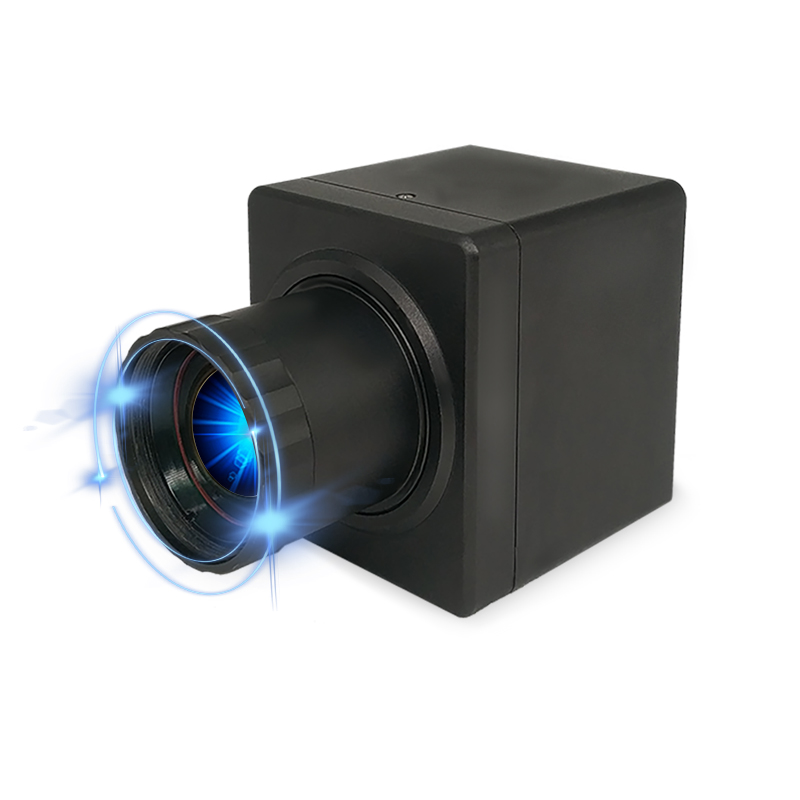

紅外熱成像儀

熱像圖是表示物體表面溫度場分布的最有效、最直觀的方法。為了從熱像圖中更加容易地觀察物體表面的溫度場分布，通常采用偽彩色方法，即根據人的主觀感覺編制顏色索引表，使其與所測溫度一一對應，這樣便得到偽彩色熱像圖，從而將溫度值映射為顏色。對于8bit灰度值的像素點來說，一共有2^8，即256階。給每階灰度賦予一個顏色，這個顏色對應于一個顯示器RGB組合，例如白色對應R255G255B255，黑色對應R0G0B0，那么就有256個映射方式，這組映射關系就稱為調色板。不同的映射關系，對應不同的調色板。我們通常用冷色調，如黑色、藍色、綠包等，表示低溫分布;用暖色調，如紅色、黃色、白色表示高溫分布。根據所測溫度范圍及分辨率，通過冷色調至曖色調的變化，便可以表示出目標溫度由低溫至高溫的變化。由于溫度對應的顏色取自根據人的感覺編制的顏色索引表，所以紅外熱像儀提供的偽彩色熱象圖所反應的目標溫度場分布非常直觀。

紅外熱像儀的應用

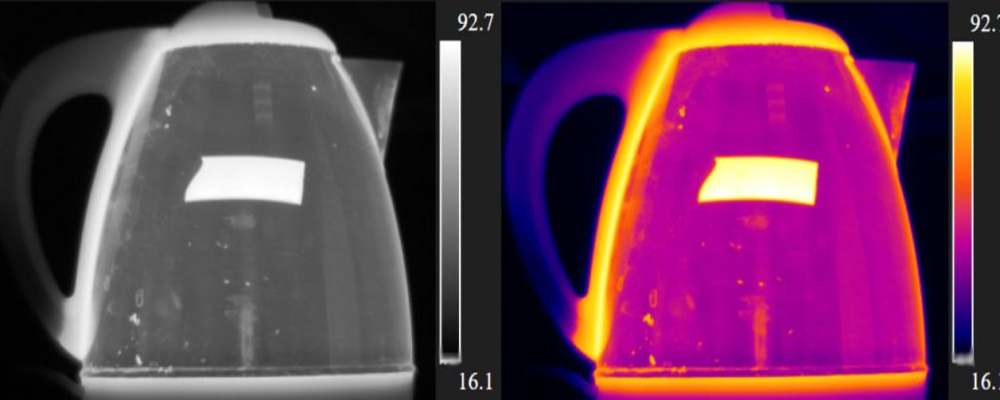

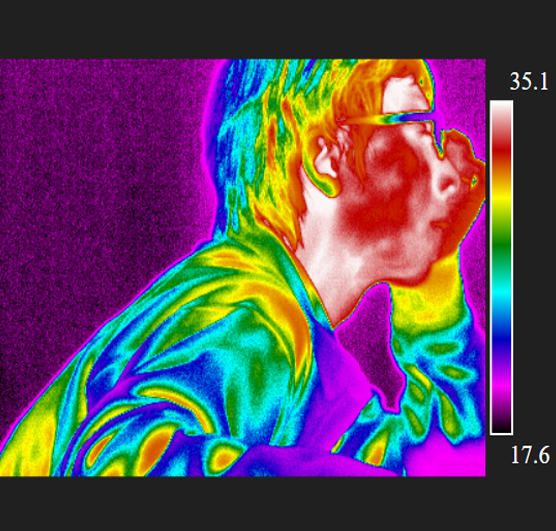

不同應用行業對調色板的選擇不一樣，調色板的選擇性越多越好。拓普瑞紅外熱像儀共有12種調色板，鐵紅、白熱、黑熱、彩虹等，不同調色板的效果也不一樣。彩虹調色板對比度強烈，不同溫度的顏色區分明顯，可以辨別細微的差異，可用于建筑監測領域和醫用人體測溫;白熱和黑熱的紅外熱像儀成像效果和人眼看到的比較一致，符合人使用習慣，常用于成像安防領域。而鐵紅調色板則常用于測溫。其背后的8bits灰度都是一樣的，只是呈現方式不一樣。我們也可以根據自己的需求自定義調色板，從字面意思來看，就像油畫中的顏料調色一樣，調好之后，再給畫面添色。
